OPNsense如何做LoadBalance接入后端的Kubernetes nginx ingress --- Nginx篇

新托管了一个机房服务器，基本全用开源软件来构建：

那Firewall就用的OPNsense，后端自建Kubernetes，那OPNsense需要当作一个LoadBalance来使用

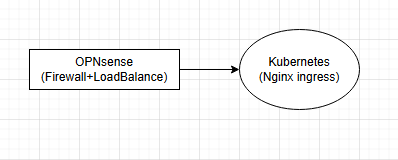

结构图如下，证书是放在了Nginx ingres上：

那方法有很多，各有利弊，说下第三个，Nginx的做法

relayd和caddy都说完了，那还有Nginx，Nginx的话，如果证书挂在OPNsense，那就可以用WAF的功能

如果证书放在后端Kubernetes的Nginx ingress上，那就无法用WAF了，算是data stream

那提前说一句，Nginx的配置是有Bug的，如果无法清除干净，需要ssh登录opnsense，然后

把 /conf/下xml配置文件中的 nginx 部分删除掉，然后重启服务器，才可以

os-nginx的配置方法如下：

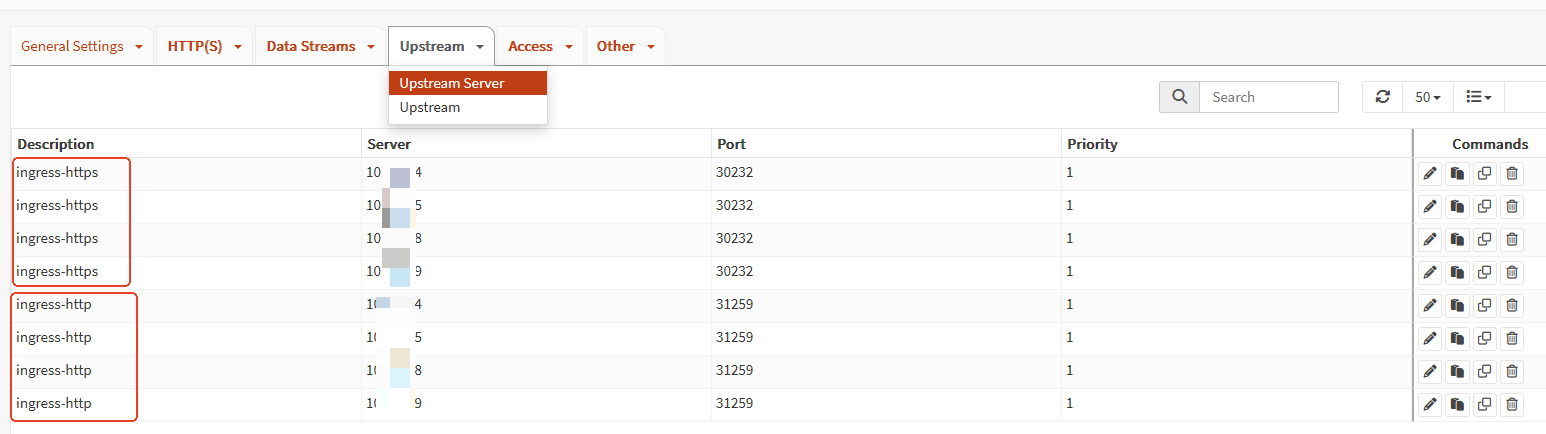

第一步：首先去Upstream的Upstream Server子标签，建立两组服务器

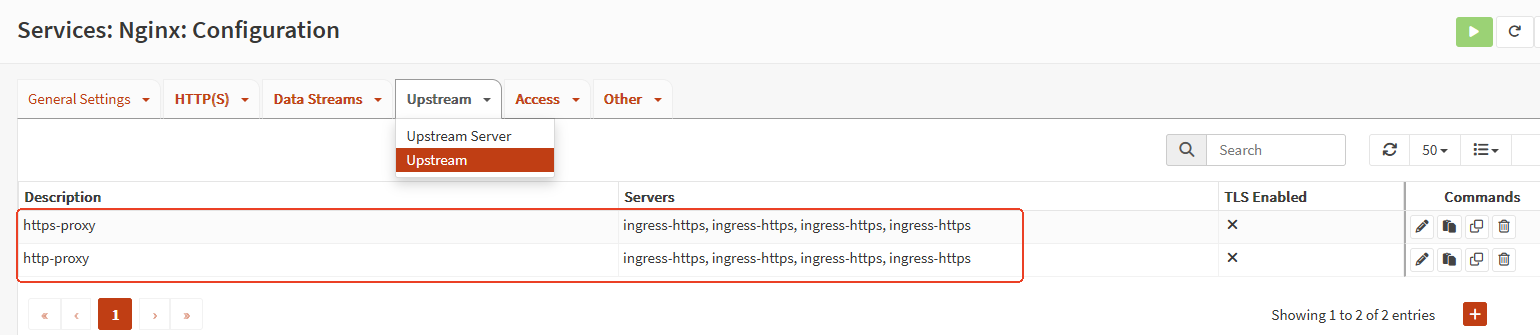

第二步：再去Upstream的Upstream子标签，建立两组服务

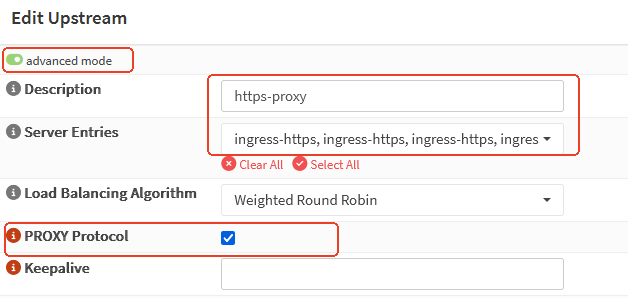

建立的时候advanced mode要打开，PROXY Protocol要选中，Server选中各自的4个服务器，其它保持缺省即可。

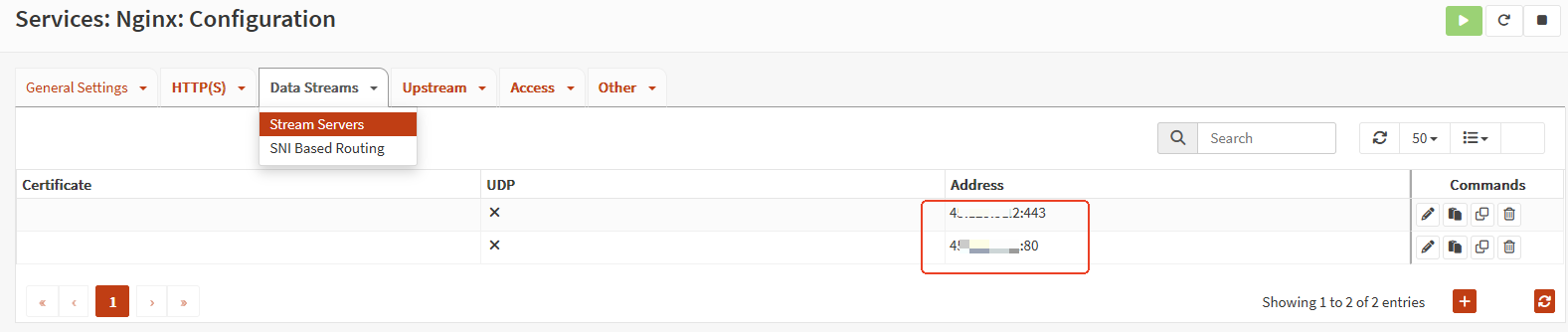

第三步：去Data Streams的子标签Stream Servers，建两组服务

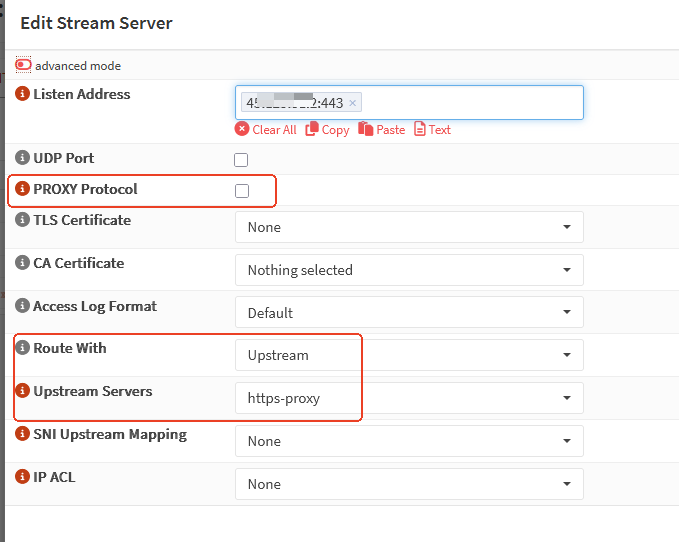

编辑一下，监听端口只选指定IP的80和443，PROXY Protocol不要选中，然后Route就选Upstream，Upstream Servers选中对应的，其它缺省即可。

那对应的，后端Kubernetes的Nginx ingress也要做相应配置

Nginx ingress的configmap，需要加上Proxy Protocol的部分

我们用的是官网的 ingress-nginx，配置文件是 ingress-nginx 的namespace中

configmap ingress-nginx-controller，内容如下，对应data那两行：

apiVersion: v1
data:
  use-proxy-protocol: "true"
kind: ConfigMap
metadata:
  annotations:
    meta.helm.sh/release-name: ingress-nginx
    meta.helm.sh/release-namespace: ingress-nginx
    nginx.ingress.kubernetes.io/configuration-snippet: "true"
    nginx.ingress.kubernetes.io/location-snippet: "true"
    nginx.ingress.kubernetes.io/server-snippet: "true"
  creationTimestamp: "2025-08-27T07:38:49Z"
  labels:
    app.kubernetes.io/component: controller
    app.kubernetes.io/instance: ingress-nginx
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
    app.kubernetes.io/version: 1.13.1
    helm.sh/chart: ingress-nginx-4.13.1
  name: ingress-nginx-controller
  namespace: ingress-nginx
  resourceVersion: "22298827"
  uid: d6eeef3c-7e44-4667-854a-c7693006b221

编辑后，nginx ingress会自动reload

最后去OPNsense os-nginx的配置：General Settings去Enable nginx选中，然后Apply即可

这样就很完美了，后端的Nginx ingress也可以获得真实客户端IP了，看看nginx的log确认一下。

注意：relayd和caddy和Nginx不能同时启动。
